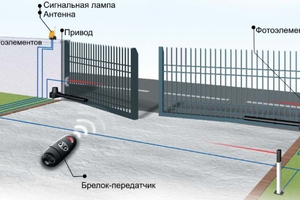

Электропроводку лучше делать вместе с заливкой фундамента ворот и с монтированием столбов. В этом случае Вы можете спрятать провода в столбы и тем самым обеспечить эстетический внешний вид ваших ворот.
Первое чего не нужно делать, это брать толстые провода – электричества "старой закалки" заделывают провода сечением 2,5 мм2 и более, вплоть до 6 мм меди, в том числе на фотоэлементы, кнопку-ключ. Единственный толстый провод, который нужен для автоматики ворот – это кабель питания, и то не толще 2,5-1,5мм2.
Важно понимать, что все провода проходят к электроприводу, на схеме он обозначен прямоугольником зеленого цвета, свободные концы рекомендуется оставлять по 1-1,5м. Привод лучше всего располагать сразу за роликовой кареткой, которая ближе к отверстию. Тем самым Вы снизите расход зубчатого рельса и не нужно будет отходить далеко от отверстия, чтобы добраться до привода в случае необходимости.
Итак, мы определились, что все провода идут к приводу и выходят в пластиковых гофрах с места установки привода.
Рассмотрим первый кабель, идущий по поводу – это питание 220В, его есть смысл делать кабелем ПВС 3х1,5. Этот провод идет от привода к розетке или автомату. На автоматику ворот рекомендуется устанавливать стабилизатор напряжения.
Второй кабель – от привода на сигнальную лампу, на схеме он обозначен 2х0,75 (можно взять и 2х0,5 и даже меньше, ампераж на лампе невелик). Идет этот кабель от привода на верхушку столба более близкого к приводу, если есть возможность лучше спрятать его в столб. Если на вершине столба есть декоративная "шляпка" выводите провод на лицевую плоскость столба прямо под "шляпкой".
Далее следует разводка кабелей фотоэлементов. Именно этот этап вызывает наибольшие затруднения, поэтому остановимся на нем подробнее. Проводку для фотоэлементов лучше всего выполнить "Домофон сигнальным кабелем" 4х0,22. Годится также вышеупомянутый ПВС 2х0.5, только не забудьте, что ближнему по поводу фотоэлемента требуется 4 жилы, а дальнейшем 2.
Первое, что вызывает трудности, это где устанавливать фотоэлементы. Фотоэлементы устанавливаются в торцах столбов на одинаковой высоте 500-600мм от земли.
Близкий к электроприводу фотоэлемент (приемник, RX) требует 4-х жильного провода – 2 жилы питания, и еще 2 управляющих контакта. На схеме этот провод обозначен 4х0,35. Он идет от столба к поводу, часто забывают, что нужен 4-х жильных кабелей и кладут 2-х жильных, будьте внимательны.
Этот кабель при возможности лучше спрятать в столб, оставив свободный конец 15-20 см. Если нет такой возможности, нужно укрепить провод на столбе, крепления для провода сейчас хватает. Часто проволоку прокладывают в швах между кирпичом, а затем закладывают раствором.
Фотоэлемент на далеком от привода столбе (ТХ) требует 2-х жильного кабеля, на схеме он обозначен 2х0,35. Проводку лучше сделать опять же тем же самым сигнальным проводом 4х0,22, можно использовать 2 жилы, а можно использовать все жилы скрутив их попарно.
Провода этого фотоэлемента проходит под прорезью, поэтому предусмотрите, чтобы он был надежно защищен, ведь сверху будет проезжать автотранспорт.
В некоторых случаях имеет смысл установить фотоэлементы со стороны двора, если, например, ваши ворота выходят на оживленную улицу, при таком размещении они проработают гораздо дольше.
