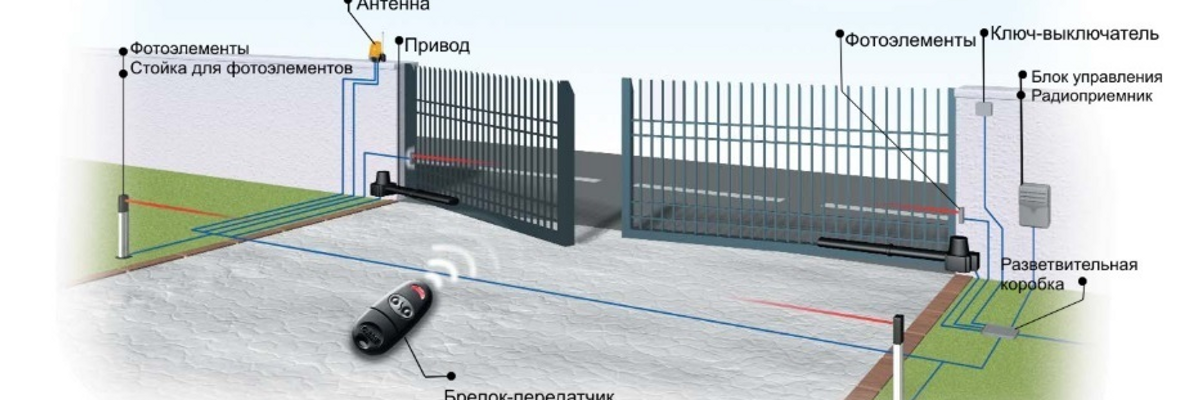

Правильная разводка кабелей к автоматике для распашных ворот является важной составляющей подготовки проема к монтажу моторов.
В этой статье мы рассмотрим общие требования к этому процессу.
Основной кабель питания автоматики
Кабель питания от общей сети дома следует подвести к месту, где будет установлен блок управления распашной автоматикой.
Для этого лучше всего использовать ПВС кабель, поскольку от выдерживает нужные нагрузки и при этом достаточно гибким, что упрощает монтажные работы.
Диаметр сечения провода должен быть 1,5 мм. Чтобы оградить его от возможных механических повреждений, кабель следует поместить в пластиковую или металлопластиковую трубу.
Питание моторов распашных ворот
В отличие от отдвижной автоматики, для распашных ворот обычно используется два мотора – для двух створок соответственно.
Кабель питания следует выводить от блока управления к каждому параллельно.
Для подключения нужно использовать четырехжильный ПВС кабель с сечением 1,5 мм², поскольку помимо самого питания на моторы будут подаваться сигналы о начале и остановке работы.
Чтобы защитить электропроводы от механических повреждений, их следует поместить в пластиковую трубу.
Кабель для подключения фотоэлементов
Фотоэлементы или датчики безопасности не являются обязательными устройствами для автоматизации распашных ворот.
Однако они позволяют избежать неприятных ситуаций, когда ворота при закрывании могут травмировать людей, животных или имущество, например автомобиль.
Принцип работы фотоэлементов достаточно прост: один датчик излучает инфракрасный луч, а другой, располагающийся на противоположном столбце, улавливает его. Поэтому электропроводку следует подводить к каждому отдельно: двухжильный кабель с сечением 1 мм² к первому датчику и четырехжильный с аналогичным диаметром — для второго.
Есть модели фотоэлементов, в которых одно устройство сразу и излучает, и улавливает отраженный с помощью установленного на противоположном столбце рефлектора луч. В этом случае достаточно подвести четырехжильный кабель с сечением 1 мм² к единственному датчику.
Подключение сигнальной лампы
Сигнальная лампа – тоже дополнительный аксессуар для автоматики к распашным воротам. Она позволяет мерцающим световым сигналом предупредить о начале открывания или закрывания ворот, что пригодится другим участникам движения, особенно в темное время суток.
Обычно сигнальная лампа устанавливается в месте, где она будет достаточно хорошо видна. Для подключения устройства следует использовать двухжильный кабель с сечением 1,5 мм².
Кабель для наружной антенны
Внешняя антенна используется при увеличении радиуса приема сигнала от пульта дистанционного управления (ДК). Также ее можно установить, когда рядом с воротами присутствуют источники радиопомех, мешающие нормальной работе пульта ДУ.
Для подключения внешней антенны используется экранированный коаксиальный кабель, например RG58. Некоторые модели сигнальных ламп имеют встроенную антенну.
Об особенностях подключения питания таких устройств можно узнать из инструкции по монтажу и эксплуатации, содержащейся в комплекте. Есть моторы для распашных ворот, которые позволяют устанавливать другие аксессуары или подключать, например, элементы уличного освещения.
Особенности разводки кабелей для таких устройств также описываются в их инструкциях по установке. Все работы по прокладке электрических кабелей должны проводиться профессионалами и с соблюдением всех норм технической безопасности.
